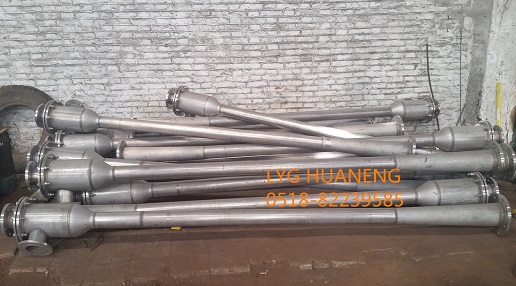

噴射器

發布時間: 2016-07-25 11:05

華能電力制造的噴射器主要應用于各行業真空吸氣工藝：物料吸收輸送、冷凝、蒸餾蒸發、濃縮、脫色除味、真空除氧、干燥結晶、化學吸收、真空抽水、真空造型、等工藝。廣泛應用于電力、輕工、化工、制藥、制糖、化纖、造紙、食品、塑料橡膠、陶瓷、工礦企業的真空站、石油、環保等行業 。

商品信息

一、設備用途：

二、設備原理：

連云港華能生產的噴射器是利用高速流體來傳遞能量和質量的真空建立裝置；它是利用有一定壓力的水(汽）流通過對稱均布成一定側斜度的噴咀噴出。聚合在一個截面上，由于噴射水（汽）流速較高，將壓力能轉變?yōu)樗俣饶?，數條高速流束將被抽吸的氣體攫走。經文丘里管收縮段和喉徑充分混合，進行分子擴散能量交換，速度均衡，在經擴張段使混合介質速度降低，壓力增高，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空，大于大氣壓力從出口噴入水箱內，不凝性氣體經排氣孔析出。水經離心泵循環使用，完成吸氣工藝。

三、型號規格：
      Z：真空設備S：工作介質為水L：射流式 F：玻璃鋼防腐 1：單級 100：最大抽氣速率為 100 m3/h（設計值）

型號/性能	極限真空		額定抽氣量 m³/h	工作水溫 ^oC
型號/性能	MPa	mmHg	額定抽氣量 m³/h	工作水溫 ^oC
LZS（ F ）-1-20	-0.098	-735	20	25
LZS（ F ）-1-40	-0.098	-735	40	25
LZS（ F ）-1-60	-0.098	-735	60	25
LZS（ F ）-1-100	-0.098	-735	100	25
LZS（ F ）-1-200	-0.098	-735	200	25
LZS（ F ）-1-300	-0.098	-735	300	25
LZS（ F ）-1-500	-0.098	-735	500	25
LZS（ F ）-1-700	-0.098	-735	700	25

* 可根據用戶參數設計各種參數的噴射器。

四、配套參數：

噴射器型號	水泵型號	揚程	流量(m³)	電機功率 KW	轉速 r/min
LZS-1-60 LZSF-1-60	IS65-50-160	32	25	5.5 7.5	2900
LZS-1-100 LZSF-1-100	IS80-65-160	32	50	7.5 11	2900
LZS-1-200 LZSF-1-200	IS80-50-200A	45	45	11 15	2900
LZS-1-300 LZSF-1-300	IS80-50-200	50	50	15 18.5	2900
LZS-1-500 LZSF-1-500	IS100-65-200	50	100	22 30	2900
LZS-1-700 LZSF-1-700	IS100-65-250	80	100	37 45	2900
